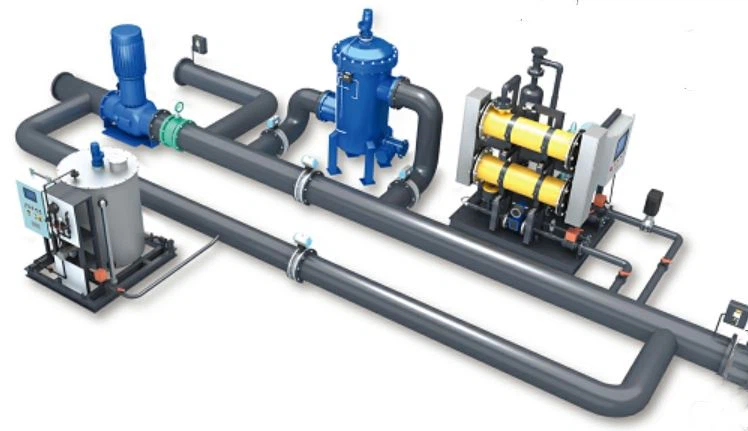

バラストするとき、バラスト水は自動バック-フラッシングフィルター（AFU）によってろ過され、バラスト水から大きなプランクトンと固形粒子が除去されます。 次に、消毒段階で、海水の副流が電解ユニット（EDU）を通って流れ、酸化剤（次亜塩素酸ナトリウム）を生成します。次に、酸化剤（次亜塩素酸ナトリウム）がメインバラストパイプに注入されてバラストタンクに戻り、プランクトンなどの海洋生物を殺菌します。病原体、幼虫または胞子。
バラスト水を除去するときは、処理済みのバラスト水に中和剤を加えて、残留酸化剤（TRO）を中和します。 中和プロセスは、排出前に常にアクティブ化され、バラスト水がIMOD-2およびUSCGVGP規制に準拠していることを確認します。
1. 自動バック-フラッシングフィルターユニット
バラストフィルターは、自動バック-フラッシングフィルターです。 そのフラッシングは、操作を中断することなく、最小限の圧力降下で行われます。 フィルターには50ミクロンのスクリーンがあり、サイズが50ミクロンを超えるプランクトンや固体粒子を効果的に除去し、システムによって生成される酸化剤の消費を減らすのに役立ちます。
ろ過が進むにつれて、フィルターエレメントの汚れにより、フィルターの入口と出口の間の圧力差が大きくなります。 フィルタースクリーンの差圧または作業時間が設定値に達すると、システムは自動的にセルフ-洗浄サイクルを開始し、汚れた水は、汚れた水の自己圧力またはによってすぐに船外に排出されます。スラッジポンプ。
2. 電解消毒ユニット
電解ユニットは、ろ過された海水のごく一部を電解槽に取り込み、酸化剤（主に次亜塩素酸ナトリウム）と副産物の水素を生成します。 次亜塩素酸ナトリウム溶液を含む電解水は、酸化剤投与ポンプまたはユニットを使用してメインバラストパイプに注入されます。 酸化剤はメインバラストパイプ内で反応し、効果的な消毒を提供します。 副生成物の水素はサイクロンによって分離され、次に送風機によって安全なレベルまで空気で十分に希釈されてから、外気に放出されます。
通常、電解ユニットは、海水ブースターポンプを使用して、AFU出口またはメイン海水パイプから海水を取り込みます。 淡水航海処理の場合、電解ユニットに海水を供給するために、APTまたは他の海水予約タンクが使用されます
3. 自動中和ユニット
自動中和装置は、バラスト除去プロセス中に処理されたバラスト水中の残留緑泥石を中和するために使用されます。 Na2S2O3溶液は中和剤として使用されます。
中和反応で生成されるNaClとNa2SO4は穏やかな化学物質であり、水を受け取るリスクはありません。
4. 監視および制御システム
The monitoring and control system is used to monitor and control the whole of operation of BalClor® BWMS. The working status of the components in this system are automatically monitored and controlled through both local and remote control cabinet.
